오늘 게시물은 접사튜브용 렌즈 제거 버픈 플라스틱 주형의 제작에 대한 것입니다.
플라스틱 주형에 대한 제작에 어느정도 자신감이 붙어서, 내친김에 렌즈 제거 버튼도 기존에 제작하던 방법에서 약간 변경하였습니다.
– 핀의 지름을 기존, 1.8mm에서 2mm로 변경하였습니다. 순정 부품을 다시 측정했는데, 역시 1.8mm 가 아닌 2mm 가 맞았습니다. 기존에 약간 유격이 있던 것이 더욱 밀착되어 접점의 안정성이 좀더 좋아졌습니다.
– 기존 3mm 황동 막대를 선반에서 수동으로 가공하여 1.8mm 지름으로 만들어 사용하던 것을, 이번 플라스틱 주형을 하게 되면서, 아예 2mm 황동 막대를 선반에서 알맞은 크기로 절단만 하도록 하였습니다. 대신, 플라스틱 레진과 결합 할 때, 충분한 결합력이 나오도록 하기 위해, 공구를 이용해 플라스틱에 매몰되는 부분에 홈을 여러군데 파도록 하여 결합력을 더욱 높였습니다.
– 기존 약 2mm 정도 높이로 렌즈 고정 핀이 마운트 위로 나오던 것을 약간 더 낮춰서 좀더 용이하게 렌즈 제거를 할 수 있도록 수정했습니다.
아래 이미지는 지름 2mm 황동 막대로 만든 렌즈 고정용 핀의 모습입니다.
아래는 조그만 손 공구를 이용해 황동 막대 몸통에 작은 홈들을 파놓은 모습입니다.
아래는 이렇게 제작된 렌즈 제거핀을 몰드에 먼저 끼워 넣고, 여기에 플라스틱 레진을 부어넣고, 가압용기에서 경화시키는 제작 과정과, 완성 후, 실제 샘플 접사튜브에 장착하여 기능 테스트 한 동영상입니다.
동영상 촬영은 NX1으로 4K 촬영하였고, 이를 록산 컨버터로 FHD로 변경한 다음 편집한 것입니다.

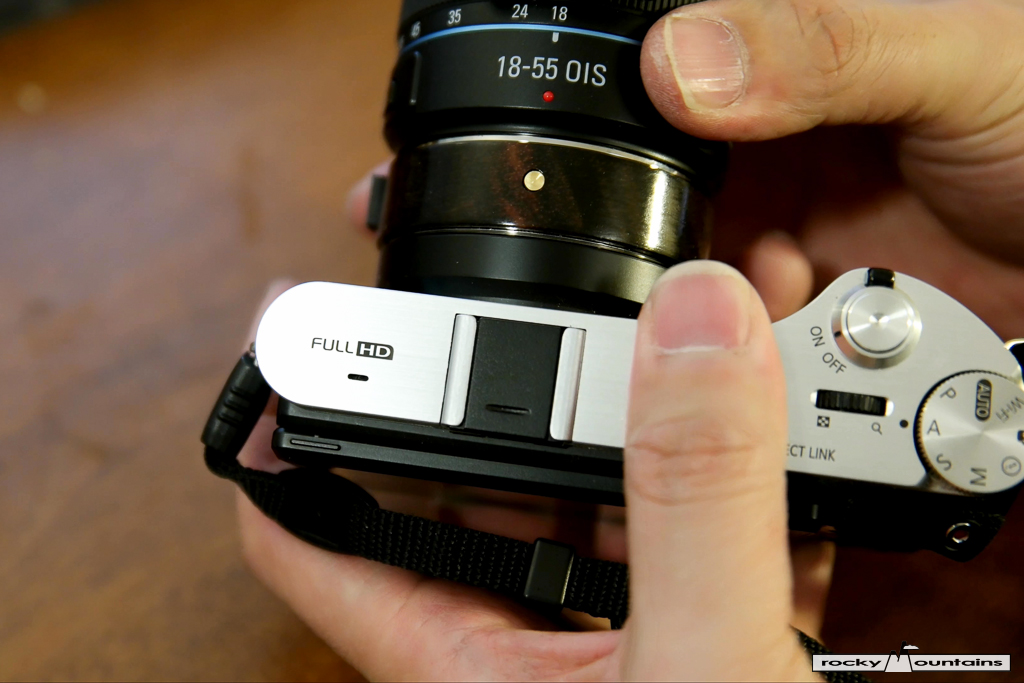

아래 이미지들은 모두 4K 동영상에서 캡쳐한 이미지들 입니다. ㄷㄷㄷㄷㄷ
