지난 번에 만들었던 CAD 디자인을 바탕으로 오늘은 제작에 들어가 봤습니다.

아래는 CNC를 이용하여 카메라/렌즈 접점 쪽의 PCB를 제작한 것입니다.
SAMSUNG CSC

여기에 포고핀과 와이어를 연결하여 접점부를 완성하였습니다.

SAMSUNG CSC

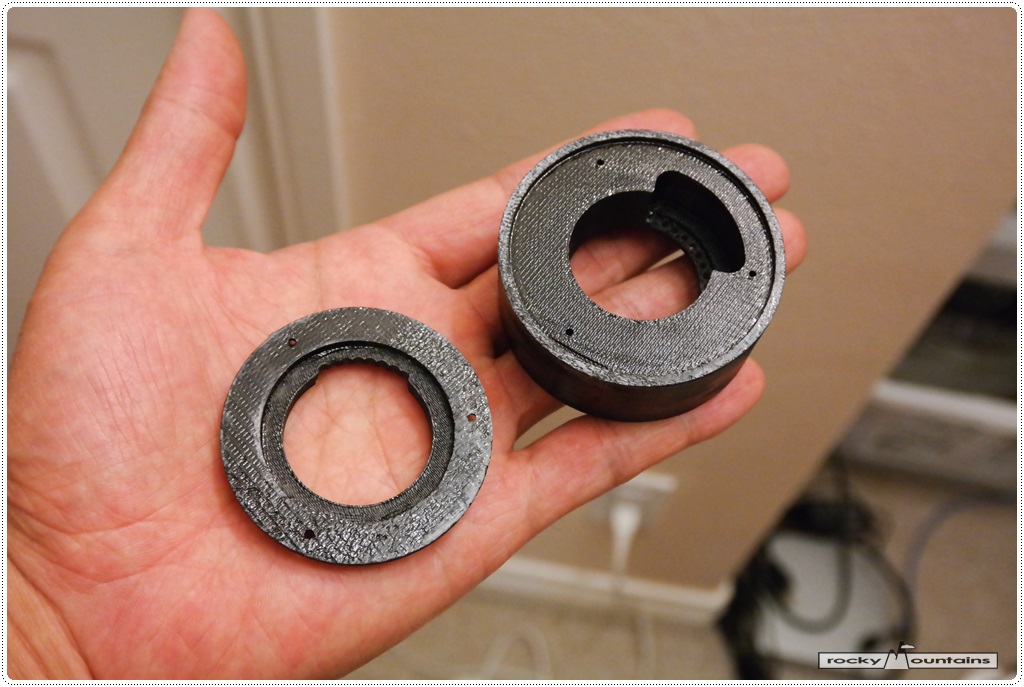

CAD디자인을 3D프린터를 이용해 출력합니다.

SAMSUNG CSC SAMSUNG CSC

이제는 여기에다, 지난번에 미놀타용 2x 텔레컨버터에서 빼낸, 렌즈 뭉치를 같이 조립합니다. 역시 접점 연장 케이블도 같이 조립합니다.

SAMSUNG CSC SAMSUNG CSC

이후, NX의 순정 마운트 부품을 이용하여 텔레 컨버터를 완성합니다.

SAMSUNG CSC SAMSUNG CSC

만들고 나서, 테스트를 해봤는데, 접점 연결이 제대로 되지 않아서 작동 시키는데는 실패를 했습니다.

일단 접사튜브 공제를 성공적으로 마치고 나서 약간 손을 좀 봐야겠습니다.
