7월 262013


얼마전에 인터넷에서 ‘텔레 컨버터’라는 악세서리를 보게 되었습니다.

요즘 본격 접사튜브를 제작하기 위한 공구를 주문하고 기다리고 있었는데, 잠깐 심심풀이로 알아볼까 하는 마음이 들어 이베이에서 미놀타 바디용 2x 수동 텔레 컨버터를 저렴한 가격에 입수를 했습니다.

 SAMSUNG CSCSAMSUNG CSC

이 컨버터의 마운트 간 거리는 25.5mm 입니다. 렌즈 측 마운트에서 컨버터 내부의 대물렌즈 까지 깊이는 약 10mm, 마운트 측 마운트에서 컨버터 내부의 접안렌즈 까지 깊이는 약 1mm 입니다.

이 후, 이 컨버터를 분해하여, 컨버터  내부에 있는 렌즈 뭉치를 꺼내보기로 했습니다. 이런 저런 공구를 이용해, 렌즈 뭉치를 꺼냈습니다.

SAMSUNG CSC

SAMSUNG CSC

렌즈 뭉치의 사양은 지름 30mm의 나사산으로 된 경통이 있고, 길이는 20mm입니다.

그런데, 이를 현재 제작 중인 접사렌즈 경통 및 마운트 부품에 맞춰 보니 아주 딱 맞아 들어가는 사양이더군요. 다만 컨버터의 길이를 25.5mm 로 맞추기 위해 경통을 약간 늘려 주어야 합니다. 또한 단일 포고 핀을 이용해선 컨버터의 길이를 25.5mm로 맞출 수 없어서, 단일 부품의 포고핀을 사용하지 않고, 짧은 포고핀과, 접점용 기판을 제작하여 이를 와이어로 연결하기로 하였습니다.

아래는 NX용 2x 텔레 컨버터의 디자인 입니다.NX-TeleConverter-03NX-TeleConverter-04

이 디자인 한 것을 한데 모아보았습니다.

NX-TeleConverter-01

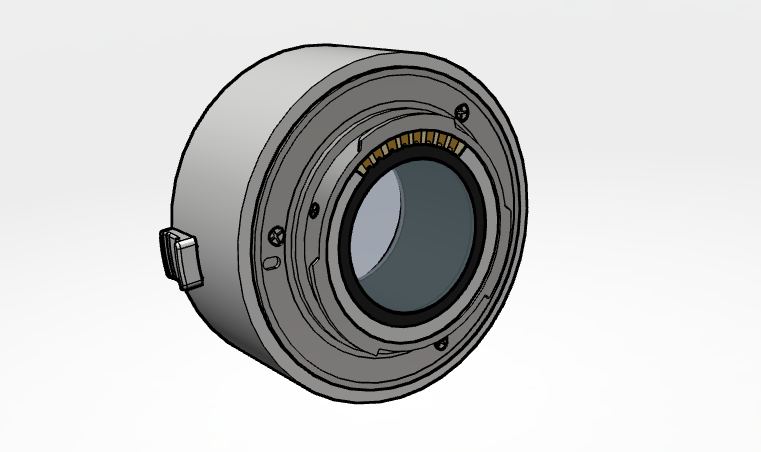

NX-TeleConverter-02

일단 디자인이 완성되었으니, 한번 프로토타입을 제작해 봐야겠습니다.

  2 Responses to “삼성 NX용 AF 텔레 컨버터 (2x) 자작 계획”

  1. Hi,
    Was the original x2 converter a standard 35mm type for legacy glass? and did the finished converter work ok with samsung lens?

    regards

    Tom

    • Tom,

      I am sorry about late answer.

      Yes, the original x2 converter is for old Minolta 35mm body. I worked on initial work for Samsung NX lens, but the DIYed contacts didn’t work properly. I currently saved the work for future. 🙂

      I need to finish Samsung NX macro extension tube sets first.
