6월 242015


이렇게 Flex VAT의 제작을 구상하는 과정에서 아래와 같은 웹싸이트를 찾았고, 이 디자인을 응용해 보기로 했습니다.

http://projectsinterestsandetcetera.com/diagram-flexvat/
일단 디자인한 것은 아래와 같습니다. 간단하게 구조는 위에 클램프 구조물에 FEP 필름을 끼워 고정하고 이것을 아래 Tensioning Riser에 눌러고정하는 식으로 필름에 인장력을 유지시켜주는 형태입니다.
FlexVat-Desing-02

FlexVat-Desing-03

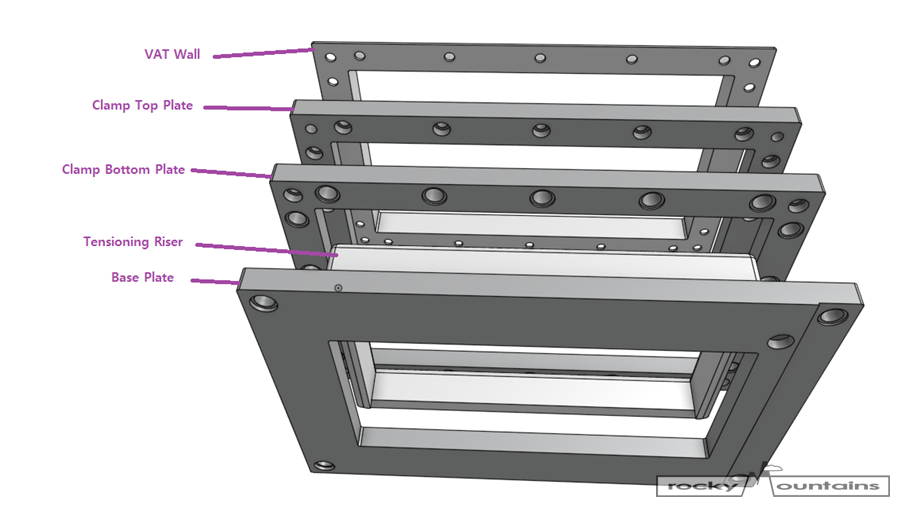

FlexVat-Desing-01

이 디자인은 기본적으로 0.5″ 두께의 아크릴 판으로 제작합니다. 사용하는 FEP 필름은 약 0.1mm 두께의 투명 필름입니다.

아래는 이 디자인을 기준으로 CNC로 가공한 결과물입니다.
좌측으로부터

  • 실리콘 개스킷제작을 위한 몰드
  • 베이스 플레이트
  • FEP 필름 클램프 아래판
  • FEP 필름 클램프 윗판



아래는 개스킷 몰드에 실리콘을 넣어 굳히는 모습입니다. 사용한 실리콘을 제가 몰드제작에 사용하는 2형 실리콘입니다.

아래는 24시간 후 완성된 개스킷입니다. 이게 필름하고 아크릴판 사이에 들어가서  플라스틱 수지가 새는 것을 막아줍니다.

오늘은 여기까지 입니다.
